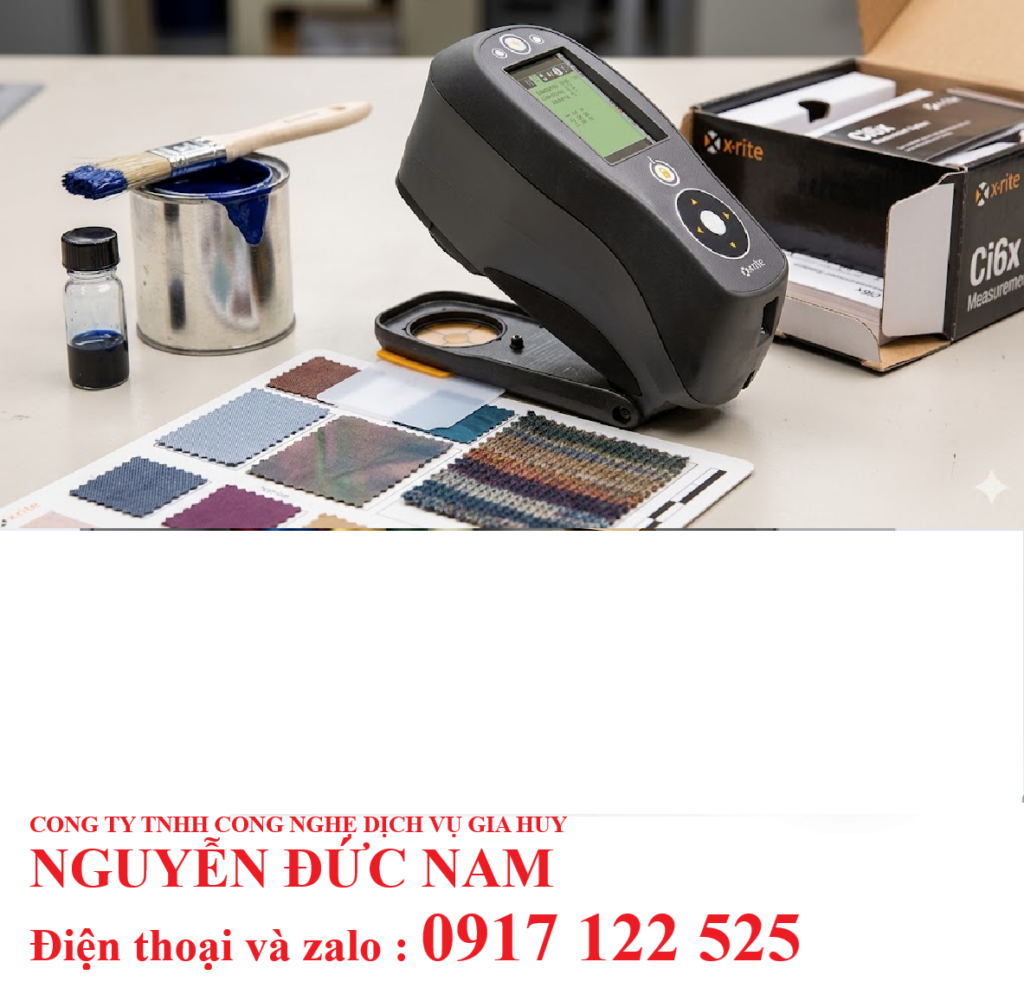

Hướng Dẫn Sử Dụng Máy So Màu X-Rite Ci60 Chuẩn Ngành May Mặc

Nắm vững cách sử dụng máy so màu quang phổ X-Rite Ci60 cho ngành may mặc. Hướng dẫn chi tiết từ A-Z, chuẩn ISO & ASTM, giúp QC kiểm soát màu sắc chính xác.

Bạn đang gặp khó khăn trong việc kiểm soát màu sắc vải vóc, đảm bảo sự đồng nhất giữa các lô hàng và đáp ứng yêu cầu khắt khe từ khách hàng? Máy so màu quang phổ cầm tay X-Rite Ci60 là giải pháp đắc lực, nhưng làm sao để khai thác tối đa hiệu quả của nó? Bài viết này sẽ cung cấp cho bạn quy trình vận hành chuẩn, từng bước chi tiết, giúp bạn tự tin sử dụng X-Rite Ci60 trong phòng thí nghiệm và bộ phận QC ngành may mặc, tuân thủ các tiêu chuẩn quốc tế ISO và ASTM.

Quy Trình Vận Hành Chuẩn (SOP) Máy So Màu Quang Phổ X-Rite Ci60

1. Chuẩn Bị Trước Khi Đo: Yếu Tố Quyết Định Độ Chính Xác

Để đảm bảo mỗi lần đo màu đều cho ra kết quả tin cậy nhất, việc chuẩn bị kỹ lưỡng là bước không thể bỏ qua. Hãy cùng xem xét các yếu tố quan trọng:

Môi trường lý tưởng:
- Nhiệt độ phòng: Duy trì ổn định trong khoảng $20^\circ\text{C} – 25^\circ\text{C}$ 20∘C−25∘C.
- Độ ẩm: Giữ ở mức $40\% – 60\%$ 40%−60%.
- Tránh: Ánh nắng trực tiếp chiếu vào khu vực đo và luồng gió mạnh từ điều hòa.
Tình trạng máy:
- Pin: Đảm bảo pin đã được sạc đầy hoặc máy đang kết nối nguồn điện ổn định.
- Màn hình: Kiểm tra xem máy có hiển thị bất kỳ thông báo lỗi nào không.
Vệ sinh khe đo:
- Kiểm tra kỹ lưỡng khẩu độ đo (aperture) ở đáy máy.
- Sử dụng bóng thổi bụi hoặc khăn lau ống kính chuyên dụng để loại bỏ bụi bẩn, xơ vải hay dấu vân tay bám trên kính lọc.

2. Hiệu Chuẩn Máy (Calibration) – Bước Bắt Buộc Để Đo Chính Xác

Hiệu chuẩn máy là bước quan trọng bậc nhất, đảm bảo dữ liệu màu sắc bạn nhận được là chính xác và nhất quán.

Lưu ý quan trọng: Bạn cần thực hiện hiệu chuẩn máy ít nhất 1 lần mỗi ngày trước khi bắt đầu công việc. Ngoài ra, hãy hiệu chuẩn lại sau mỗi 4-8 giờ làm việc liên tục, khi máy hiển thị cảnh báo, hoặc khi có sự thay đổi đáng kể về nhiệt độ môi trường.

Các bước thực hiện:

Bật máy: Nhấn và giữ nút nguồn.
Chọn chức năng Hiệu chuẩn: Trên màn hình chính, tìm và chọn biểu tượng “Calibration” hoặc truy cập menu “Calibrate”.
Hiệu chuẩn Đen (Black Calibration / Zero Calibration):
- Đặt máy vuông góc vào lòng Hộp bẫy sáng (Light Trap) hoặc vị trí không phản xạ.
- Nhấn giữ nút đo hoặc ấn đầu máy xuống cho đến khi máy báo hoàn thành.
Hiệu chuẩn Trắng (White Calibration):
- Mở nắp hộp Tấm chuẩn trắng (White Tile) đi kèm, đảm bảo bề mặt tấm trắng sạch sẽ và khớp với số sê-ri của máy.
- Đặt mũi đo của máy Ci60 khít vào tâm của tấm chuẩn trắng.
- Nhấn giữ nút đo cho đến khi máy hiển thị thông báo “Calibration Successful”.

3. Thiết Lập Thông Số Đo Theo Tiêu Chuẩn Quốc Tế

Để đáp ứng các yêu cầu khắt khe của ngành dệt may và tuân thủ tiêu chuẩn ISO, ASTM, việc thiết lập cấu hình máy chuẩn là cực kỳ cần thiết. Máy X-Rite Ci60 sử dụng hình học đo $d/8^\circ$ d/8∘ với các tùy chọn sau:

Hệ màu (Color Space):
- CIE $L^*a^*b^*$ L∗a∗b∗: Phổ biến, dễ hiểu.
- CIE $L^*C^*h^\circ$ L∗C∗h∘: Cung cấp thông tin về độ sáng, độ bão hòa và sắc thái màu.
Công thức tính độ lệch màu (ΔE\Delta EΔE):
- CIE $\Delta E^*$ ΔE∗ (1976): Cơ bản, thường dùng.
- $\Delta E_\text{CMC}$ ΔECMC hoặc $\Delta E_{00}$ ΔE00 (CIE2000): Khuyến khích sử dụng cho ngành dệt may (theo ISO 105-J03 / ASTM D2244) vì chúng mô phỏng chính xác hơn cách mắt người cảm nhận sự khác biệt màu sắc trên vải.
Nguồn sáng chuẩn (Illuminants):
- D65: Ánh sáng ban ngày nhân tạo (tiêu chuẩn chính).
- TL84 hoặc U30: Ánh sáng cửa hàng/siêu thị (Châu Âu/Mỹ).
- F2/A: Ánh sáng đèn dây tóc (dùng để kiểm tra hiện tượng nhảy màu – Metamerism).
Góc quan sát (Observer):
- $10^\circ$ 10∘: Tiêu chuẩn cho ngành dệt may/vải phẳng.
- $2^\circ$ 2∘: Góc quan sát tiêu chuẩn.
Chế độ đo thành phần phản xạ (Specular):
- SPEX (Specular Excluded – Loại trừ phản xạ): Phổ biến nhất cho ngành may mặc. Chế độ này loại bỏ ảnh hưởng của độ bóng bề mặt, giúp phản ánh đúng màu sắc thực tế mà mắt người nhìn thấy trên vải thô, vải dệt kim.
- SPIN (Specular Included – Bao gồm phản xạ): Dùng khi bạn cần đo màu sắc nguyên bản của chất liệu, không bị ảnh hưởng bởi kết cấu bề mặt, ví dụ như màng polyme hoặc phụ liệu kim loại bóng.

4. Quy Trình Đo Mẫu Thực Tế: Từ Chuẩn Đến Kiểm Tra

4.1. Chuẩn bị mẫu vải/may mặc (Mẫu chuẩn & Mẫu kiểm tra)

Yêu cầu mẫu: Mẫu phải sạch sẽ, khô ráo, không nhăn, không dính dầu mỡ hay hóa chất.
Độ dày mẫu: Đối với vải dệt thoi thưa hoặc vải dệt kim, bạn cần gập mẫu lại nhiều lớp (thường là 4 lớp). Đảm bảo khi luồn một tờ giấy trắng phía dưới, màu sắc của tờ giấy không làm thay đổi màu hiển thị trên máy.

4.2. Đo mẫu Chuẩn (Standard / Target)

Chuyển máy Ci60 sang chế độ đo mẫu chuẩn (Standard Mode).
Đặt phẳng mẫu chuẩn lên một bề mặt phẳng, cứng, không phản quang (thường là tấm đệm màu đen/trắng tiêu chuẩn).
Đặt mũi máy Ci60 vuông góc, sát bề mặt vải. Dùng một lực vừa đủ để máy kích hoạt nút hành trình (đảm bảo áp lực đều giữa các lần đo).
Quy tắc đo trung bình (Averaging): Do kết cấu sợi vải không đồng đều, bạn cần đo ở nhiều điểm khác nhau trên cùng một mẫu. Lập trình máy để đo trung bình từ 3 đến 5 điểm, xoay máy $90^\circ$ 90∘ giữa các lần đo để lấy giá trị ổn định nhất.
Lưu mẫu chuẩn này vào bộ nhớ máy, đặt tên mã hàng/PO nếu cần.

4.3. Đo mẫu Kiểm tra (Sample / Batch)

Chuyển máy sang chế độ đo mẫu thử (Sample Mode), liên kết với mẫu chuẩn vừa đo.
Thực hiện thao tác đo tương tự như đo mẫu chuẩn (gập vải, đo trung bình 3-5 điểm ở các vị trí khác nhau trên mẻ nhuộm).
Máy sẽ tự động tính toán và hiển thị kết quả sai lệch màu.

5. Đọc Và Phân Tích Kết Quả: Hiểu Rõ Từng Thông Số

Sau khi đo, màn hình máy sẽ hiển thị các giá trị sai lệch màu sắc kèm theo ký hiệu ĐẠT (PASS) hoặc KHÔNG ĐẠT (FAIL) dựa trên khoảng dung sai (Tolerance) bạn đã cài đặt.

Ngưỡng dung sai phổ biến: Trong ngành may mặc, $\Delta E_\text{CMC} < 0.8 – 1.0$ ΔECMC<0.8−1.0 thường được xem là đạt, nhưng con số này có thể thay đổi tùy theo yêu cầu cụ thể của từng thương hiệu hoặc khách hàng.

Ý nghĩa các thông số:

ΔL∗\Delta L^*ΔL∗: Độ sáng tối
- $+\Delta L^*$ +ΔL∗: Mẫu thử sáng hơn mẫu chuẩn.
- $-\Delta L^*$ −ΔL∗: Mẫu thử tối hơn mẫu chuẩn.
Δa∗\Delta a^*Δa∗: Sắc độ Đỏ/Xanh lá
- $+\Delta a^*$ +Δa∗: Mẫu thử có sắc đỏ hơn (hoặc ít xanh lá hơn).
- $-\Delta a^*$ −Δa∗: Mẫu thử có sắc xanh lá hơn (hoặc ít đỏ hơn).
Δb∗\Delta b^*Δb∗: Sắc độ Vàng/Xanh dương
- $+\Delta b^*$ +Δb∗: Mẫu thử có sắc vàng hơn (hoặc ít xanh dương hơn).
- $-\Delta b^*$ −Δb∗: Mẫu thử có sắc xanh dương hơn (hoặc ít vàng hơn).
ΔE∗\Delta E^*ΔE∗: Tổng sai lệch màu tổng hợp
- Nếu giá trị $\Delta E$ ΔE vượt quá tiêu chuẩn cho phép, bộ phận QC cần yêu cầu điều chỉnh lại mẻ nhuộm hoặc phân loại lại nhóm màu (Tapering).

Các Tiêu Chuẩn Áp Dụng Trong Quy Trình

Việc tuân thủ các tiêu chuẩn quốc tế là minh chứng cho chất lượng và sự chuyên nghiệp của quy trình kiểm soát màu sắc.

ISO 105-J01: Hướng dẫn chung về đo màu bề mặt bằng thiết bị quang phổ cho vật liệu dệt may.
ISO 105-J03: Phương pháp tính toán độ lệch màu giữa mẫu thử và mẫu chuẩn ( $\Delta E_\text{CMC}$ ΔECMC).
ASTM D2244: Tiêu chuẩn tính toán sai lệch màu từ các tọa độ màu đo được bằng công cụ.
ASTM E1164: Thực hành tiêu chuẩn để thu thập dữ liệu quang phổ để đánh giá màu sắc.

Bảo Dưỡng Và Lưu Ý Khi Sử Dụng Máy X-Rite Ci60

Để máy luôn hoạt động bền bỉ và cho kết quả chính xác, việc bảo dưỡng định kỳ là rất quan trọng.

Bảo vệ tấm chuẩn trắng: Đây là “trái tim” của quá trình hiệu chuẩn. Tuyệt đối không để bề mặt gốm trắng bị xước hoặc chạm tay vào. Luôn đóng nắp hộp bảo vệ ngay sau khi sử dụng để tránh bụi bẩn và ánh sáng.
Tắt máy đúng cách: Khi không sử dụng, hãy tắt nguồn máy và cất giữ cẩn thận trong hộp vali chuyên dụng để tránh va đập.
Hiệu chuẩn định kỳ hàng năm: Theo tiêu chuẩn ISO/ASTM, thiết bị X-Rite Ci60 và tấm chuẩn trắng cần được gửi đến trung tâm dịch vụ ủy quyền của hãng để hiệu chuẩn và cấp chứng nhận (Calibration Certificate) mỗi 12 tháng. Điều này đảm bảo tính liên kết chuẩn quốc tế (NIST traceable).

Kết Luận & Lời Kêu Gọi Hành Động (CTA)

Sử dụng máy so màu quang phổ X-Rite Ci60 một cách chính xác và bài bản không chỉ giúp bạn kiểm soát chất lượng màu sắc hiệu quả mà còn nâng cao uy tín với khách hàng. Bằng việc tuân thủ quy trình vận hành chuẩn, thiết lập thông số đúng tiêu chuẩn và bảo dưỡng máy cẩn thận, bạn sẽ tối ưu hóa được quy trình QC và giảm thiểu sai sót đáng kể.
